OP4810-IO和OP4815-IO扩展箱能够连接到OPAL-RT实时仿真器，配备计算能力卓越的AMD Versal™FPGA，可兼容当前最高版本的eHS（基于FPGA的电力电子工具包），并提供更多更快的I/O。
全新版本eHS
OPAL-RT 基于FPGA的电力电子工具包 发布全新版本——eHS Gen5，在原有功能基础上增加了高级性能插件，是当前业界速度最快的基于FPGA的电力电子工具包。
• 无需解耦
• FPGA核可扩展
• 皮秒级采样
• 可用于联合仿真
阅览eHS Gen5介绍手册
连通性
多达140个I/O 和12个5 Gbsp 高速SFP多模光纤模块连接器。
模拟采样
10 MSPS
最小时间步长
90 ns
采样率
625 ps
OP4810-IO和OP4815-IO扩展箱配备了最新的顶级Versal™ Prime计算引擎和更多更快的I/O，能够对现有的OPAL-RT系统（OP4610XG、OP5705XG和OP5707XG）进行升级和扩展。

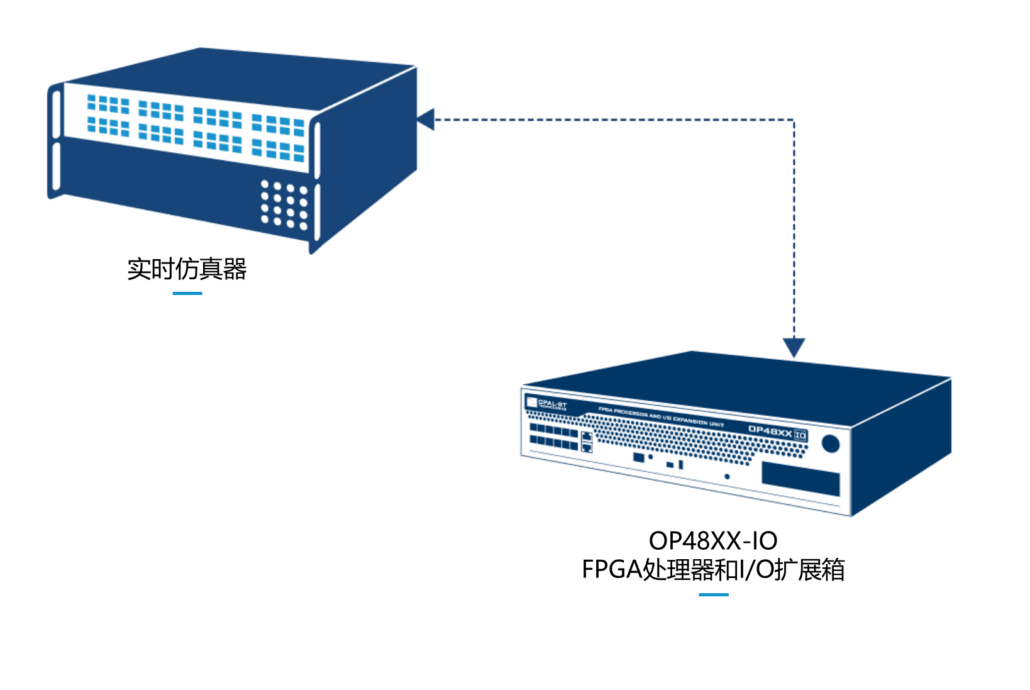

OP48XX-IO 系列FPGA 处理器和 I/O 扩展箱可通过 PCIe 链接连接到现有的 OPAL-RT 实时仿真器；在实时仿真机中安装PCIe 主机适配器后，可通过光纤 SFP 链接实现 FPGA 相互之间的直接通信。
1. 电源和复位按钮（带LED指示灯）
2. 12个SFP端口（5Gbps）
3. 2个以太网RJ45端口（1 Gb/s）
4. 光纤同步接口
5. IRIG-B@1PPS 时钟同步接口（备用）
6. 用于JTAG编程的USB接口（供OPAL-RT技术人员使用）
7. FPGA 状态指示灯
8. LCD菜单按钮选择
9. LCD显示屏
10. 主电源开关
11. DB37 I/O 接口插槽 1
12. DB37 I/O 接口插槽 2
13. 接地螺丝
14. RS-422 DB9接口（6 Tx & 6 Rx）
15. PCI Express Gen2 x4 插槽
| 处理器 | OP4810-IO | AMD Versal™ Prime VM1302 自适应 SoC 703 K 逻辑单元自适应引擎 (FPGA) |
| OP4815-IO | AMD Versal™ Prime VM1402 自适应 SoC 1,238 K 逻辑单元自适应引擎 (FPGA) | |
| 软件兼容性 | RT-LAB, HYPERSIM | |
| 工具包兼容性 | eHS, MMC, RT-XSG | |
| I/O模块 | I/O 板卡 | 2个 I/O板卡插槽 基本配置建议： 插槽1： OP48H10 – H 型快速 I/O 模块： 32 DIO, 8 组 8 通道，可配置为输入或输入, TTL 3.3/5 V |16 AI 5 MSPS, ±10 V, 16位 | 16 AO 10 MSPS, ±10 V, 16位 插槽2： OP48H10 – 快速 I/O H 型模块 （选配） |
| 接口套件 | RS-422 DB9 连接器（6 Tx & 6 Rx），默认 光纤接口（6 Tx & 6 Rx），选配 | |
| 连通性 | 12个 SFP 插槽, 10 Gbps 2个 Ethernet接口, 1 Gbps 1个 PCIe Gen 2 x4插槽 RX/TX同步 | |
| 尺寸 | 机架，宽×长×高 | 2U | 17.00” x 15.75”x 3.50” | 43.18 x 40.01 x 8.89 cm |
OP48XX-IO扩展箱的核心是AMD VersalTM Prime自适应SoC和FPGA芯片。出厂安装2 个I/O模块，每个模块包含4个DB37-F连接器，位于扩展箱后部，可提供多达64个I/O。
可通过PCIe链路实现下位机与OP48XX-IO FPGA之间的通信。OP48XX-IO还带有12个SFP插槽、2个以太网端口、TX/RX同步端口和4个DB9接口，用于RS422信号传输（6 Tx & 6 Rx）。
OP48H10
快速 I/O H型模块
OP48H20
标准 I/O H型模块
