OP5705XG

PLATEFORME

Simulateur numérique temps réel polyvalent

Bénéficiant de presque deux décennies d’expertise dans le développement d’équipements de simulation haute performance, le simulateur temps réel OP5705XG est la plateforme de simulation d’OPAL-RT la plus utilisée, dans l’industrie comme dans le secteur universitaire. Elle allie performance, polyvalence et fiabilité en une solution idéale pour des applications exigeantes de test avec matériel dans la boucle. Que ce soit dans le secteur des réseaux électriques, de l’aérospatiale, de l’automobile, du pétrole et du gaz ou d’autres applications électromécaniques, l’OP5705XG offre une capacité de simulation assortie de toutes les entrées/sorties exigées par une approche avec matériel dans la boucle.

Download Brochure
View User Manual
OP5705XG
The New XG Series: Unmatched Performance

OPAL-RT is taking real-time simulation to another level with the new XG series. The new OPAL-RT operating system, OPAL-RT Linux 3, combined with Intel’s latest technologies and our unique toolboxes, allow engineers to benefit from an unmatched performance to simulate, test, integrate and validate innovative products and solutions.

OPAL-RT is taking real-time simulation to another level with the new XG series. The new OPAL-RT operating system, OPAL-RT Linux 3, combined with Intel’s latest technologies and our unique toolboxes, allow engineers to benefit from an unmatched performance to simulate, test, integrate and validate innovative products and solutions.

OPAL-RT is taking real-time simulation to another level with the new XG series. The new OPAL-RT operating system, OPAL-RT Linux 3, combined with Intel’s latest technologies and our unique toolboxes, allow engineers to benefit from an unmatched performance to simulate, test, integrate and validate innovative products and solutions.

Performance

Performance

Performance

Up to 2.5x faster. The new XG series system is capable of simulating larger and more complex power system, power electronics or microgrid models using fewer cores. The number of cores on a single simulator range from 4 to 16.

Up to 2.5x faster. The new XG series system is capable of simulating larger and more complex power system, power electronics or microgrid models using fewer cores.

Up to 2.5x faster. The new XG series system is capable of simulating larger and more complex power system, power electronics or microgrid models using fewer cores.

Reliability

Reliability

Reliability

Benefit from maximum reliability and availability by using a server-grade motherboard and CPU.

Benefit from maximum reliability and availability by using a server-grade motherboard and CPU.

Benefit from maximum reliability and availability by using a server-grade motherboard and CPU.

Accuracy

Accuracy

Accuracy

The XG series allows users to simulate models with a reduce time step for better accuracy.

The XG series allows users to simulate models with a reduce time step for better accuracy. The number of cores on a single simulator range from 4 to 16.

The XG series allows users to simulate models with a reduce time step for better accuracy. The number of cores on a single simulator range from 4 to 16.

Powered by Intel

Powered by Intel

Powered by Intel

OPAL-RT’s XG series is based on Intel® processors. Benefit from Intel's decades of innovation that brings world-changing technologies to the market.

OPAL-RT’s XG series is based on Intel® processors. Benefit from Intel's decades of innovation that brings world-changing technologies to the market.

OPAL-RT’s XG series is based on Intel® processors. Benefit from Intel's decades of innovation that brings world-changing technologies to the market.

0
OP5705XG | 2.5x faster
0%
OP5650

Fonctionnalités

Conception modulaire et souple

Par sa conception modulaire et souple, l’OP5705XG est entièrement personnalisable pour répondre aux besoins en entrées/sorties les plus spécifiques. Son châssis accueille jusqu’à huit modules de conditionnement de signal et de conversion analogique/numérique, chacun proposant 16 canaux analogiques ou 32 canaux discrets. Ils est ainsi possible de gérer jusqu’à 128 signaux analogiques rapides ou 256 signaux discrets. Des modules de communication tiers sont facilement connectables grâce à des ports d’extension PCI express.

Voir les cartes d’entrées/sorties et accessoires compatibles

Une solution extensible

L’OP5705XG est une plateforme haute performance qui peut fonctionner comme un système autonome avec jusqu’à 32 cœurs ou peut être couplé à d’autres systèmes pour former une réseau de PC multi-cibles pour des applications plus complexes. L’OP5705XG peut également s’interfacer avec plusieurs châssis d’extension d’entrées/sorties avec FPGA, puissants et compacts, pour permettre l’implémentation de modèles plus étendus encore, nécessitant des milliers de canaux d’entrées/sorties analogiques et numériques.

Voir la liste des protocoles de communication

Connections and Interface

1
2
3
4
5
6
7
8
9
10
11
12
13
14

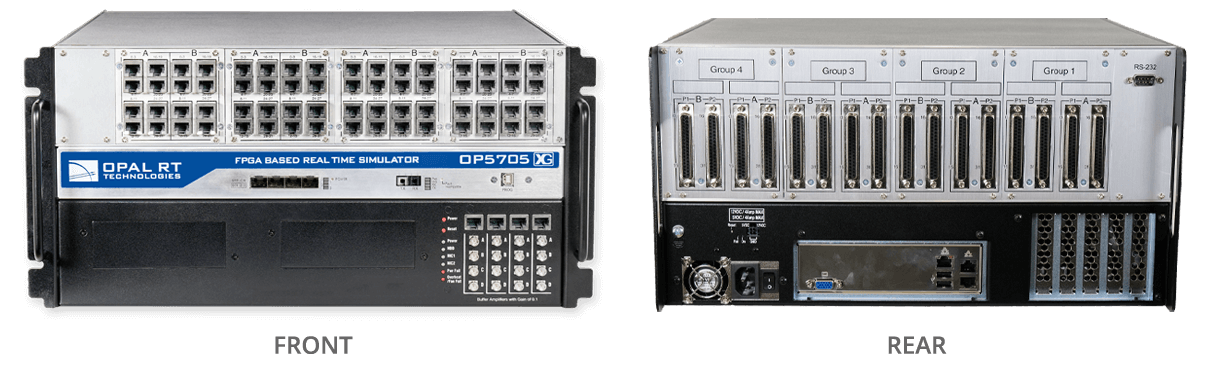

OP5705XG Simulator Connections and Interface
1

1. RJ45 to BNC monitoring interfaces

2

2. RJ45 to BNC monitoring interfaces

3

3. SFP sockets and LEDs status

4

4. Fiber optic synchronization board and PCIe connector

5

5.  Power and Reset button with LED indicator

6

6. Target computer monitoring interface

7

7. USB connector for JTAG programming (for OPAL-RT technicians’ use)


8

8. DB37F I/O connectors

9

9.  Power reset and power source connector

10

10.  Ground screw


11

11.  Power connector and switch

12

12. Standard computer ports

13

13.  Low-profile PCIe slots


14

14.  Serial port RS-232



Architecture du simulateur

The OP5705XG has two primary sections: an upper section containing analog and digital I/O signal modules, and a bottom section containing the multi-core processor computer and FPGA capable of running the entire OPAL-RT suite of real-time simulation software.

The OP5705XG can be configured with different Intel Xeon processors, and comes with OPAL-RT Linux 3.0 operating system, providing the best real-time performance on the market. The OP5705XG also provides the option of user-programmable I/O management, handled by a fast Xilinx® Artix®-7 FPGA.


Une fonctionnalité pratique de mesure

La série OP5705XG de simulateurs et d’unités d’extension propose une fonctionnalité pratique de mesure en temps réel des signaux de simulation et des entrées/sorties à tout moment via des connecteurs mini-BNC, sans perte de performance.

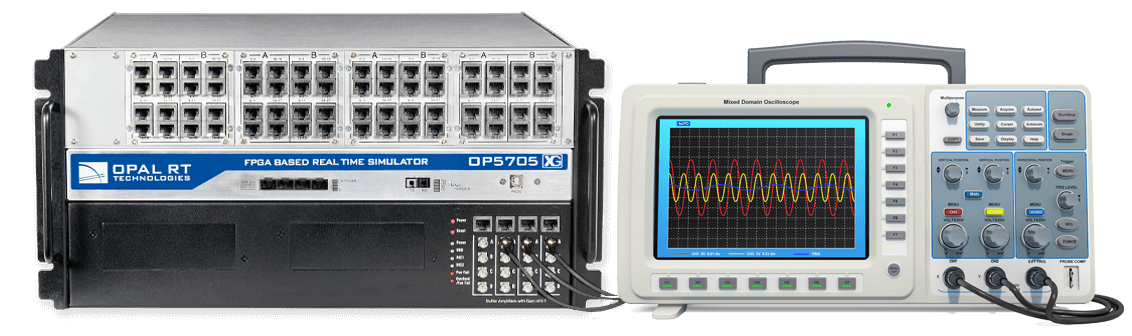

op5705XG simulation hardware and scope

Caractéristiques

CPUIntel Xeon 4 cœurs, 2,6 GHz
Intel Xeon 4 cœurs, 3,8 GHz
Intel Xeon 8 cœurs, 3,8 GHz
Intel Xeon 16 cœurs, 3,3 GHz
FPGAXilinx® Artix®-7 FPGA, 200T
Software Platform CompatibilityRT-LAB and HYPERSIM
Toolbox CompatibilityARTEMiS, ePHASORSIM, Orchestra, RT-XSG
High speed communications4x SFP socket, 1 to 5Gbps, duplex multi-mode optical fiber (50/125 or 65/125μm), Xilinx Aurora compatible Up to 5 PCI or PCIe interface cards
PerformanceConsultez nos tests de performance
I/O boards (8 slots per system)Analog – 16 channels per slot (max. of 128 per system)
Digital – 32 channels per slot (max. of 256 per system)
I/O monitoringMini-BNC for up to 16 Analog/Digital channels
ConnectivityEthernet
RS-232
VGA
Clavier et souris
Voir la liste complète des protocoles de communication
Dimensions (RU, HxWxD) & weight5U rack unit, 22.2 x 47.7 x 49.3 cm (8.75’’ x 18.8” x 19.4”)
Simulator: 9.07 – 15 Kg (20 lbs to 33 lbs)
Expansion chassis: 4.54 – 5.9 Kg (10 lbs to 13 lbs)
